Braçadeira de telhado com costura solar

Nossa braçadeira de telhado com costura solar funciona muito bem com o EgretSistema solar de montagem em telhado metálico. Esta braçadeira é feita para segurar painéis solares firmemente em telhados de metal com costura vertical. Não precisa passar pela superfície do telhado. Eles oferecem uma solução simples e à prova de vazamentos, mantendo a integridade do telhado. Entre em contato conosco se precisar de amostras grátis para testar primeiro.

Especificações

Marca: Egret Solar

Material: AL6005-T5

Comprimento: 50mm

Cor: Natural

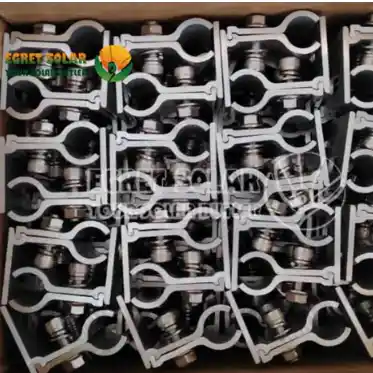

Embalagem: Caixa

Carga de vento: 0,49kn/㎡

Carga de neve: 1,6 kn/㎡

Origem do produto: China

Porto de embarque: Xiamen

Ciclo de entrega: 10-15 dias

Destaques do produto

1) A braçadeira de telhado com costura solar para telhado de metal apresenta uma conexão verdadeiramente não penetrante, permitindo fixação direta em painéis verticais do telhado, eliminando vazamentos no telhado e problemas de garantia associados a soluções de perfuração.

2) Incorpora proteção integrada contra corrosão; Borracha EPDM é usada entre a braçadeira do telhado e o telhado para evitar corrosão entre a braçadeira de alumínio e o painel de aço do telhado.

3) Esta braçadeira para telhado usa dois conjuntos de parafusos allen e porcas de aço inoxidável para garantir força de fixação confiável e resistente à vibração na junta.

4)Além de vender a braçadeira para telhado separadamente, também a vendemos como um sistema completo de montagem solar em telhado, incluindopés solares L, trilhos e braçadeiras de painel solar.

5) Através de um design otimizado, a braçadeira de telhado com costura vertical do suporte solar é fabricada usando AL6005-T5, apresentando um formato compacto, um comprimento de corte padrão de 50 mm e ampla compatibilidade. (Outros tamanhos estão disponíveis ou aceitamos pedidos personalizados.)

Aplicativos

A braçadeira de telhado com costura vertical de alumínio solar é usada principalmente em sistemas de instalação de telhados de metal. Ele oferece opções de instalação flexíveis e se fixa com segurança à costura vertical do telhado metálico sem perfuração ou penetração, garantindo assim a impermeabilização e a integridade estrutural do telhado. A seguir demonstramos dois métodos de instalação flexíveis:

Opção 1: Conforme mostrado no diagrama, esta braçadeira para telhado pode ser usada com trilhos, pés L, braçadeiras intermediárias ebraçadeiras finaispara formar um sistema completo de montagem em telhado metálico.

Opção 2: Graças à estrutura de furo horizontal alongada em seu design superior, esta braçadeira também pode ser usada com outros trilhos que requerem montagem inferior, como trilhos de 40*40mm. Ao combinar o grampo intermediário rápido, o grampo final rápido e os conectores de trilho, um sistema completo de montagem solar no telhado pode ser montado.

Instruções de instalação

Comparado com outros grampos que passam pelo telhado, este grampo é fácil e rápido de instalar. Também não prejudica o telhado. Isso torna a instalação solar mais segura.

1) Coloque a braçadeira solar não penetrante para telhado na costura vertical.

2) Aperte os parafusos ou porcas. Continue apertando até que a braçadeira esteja bem travada na junta.

3) Fixe o trilho na braçadeira do telhado. Use parafusos e porcas. Você também pode adicionar pés em L. Isso faz com que o painel solar fique mais alto acima do telhado.

4) Coloque o painel solar no trilho. Prenda-o com uma braçadeira de painel. Então você pode concluir toda a instalação da braçadeira solar para sistema de montagem em telhado metálico

Consultas Relacionadas

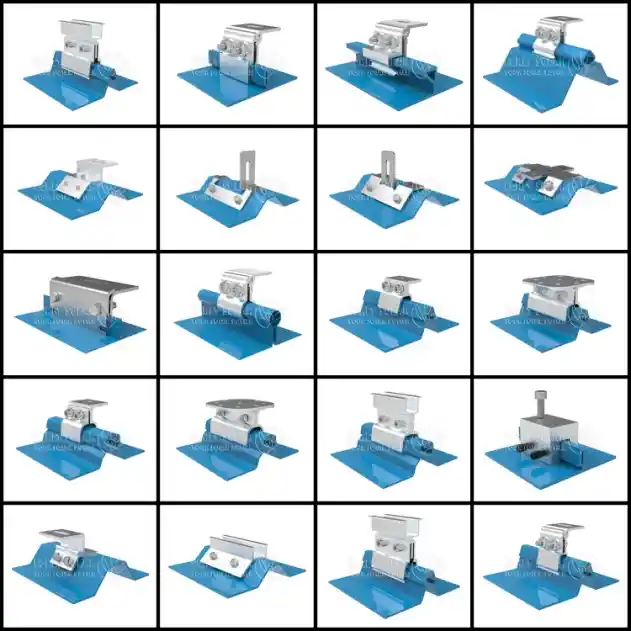

A Egret Solar também possui braçadeiras de telhado para muitos tipos de telhado. Você pode encontrar um que atenda às suas necessidades. Se você não tem certeza de qual braçadeira funciona para o seu telhado, envie-nos esta informação. Nossos engenheiros podem sugerir o caminho certo para você:

1)Dados da seção transversal do telhado

2) Carga de vento e neve em sua localização

3) Número de painéis solares que você deseja instalar (podemos ajudá-lo a descobrir quantos você precisa)

Teremos prazer em fornecer qualquer assistência, então sinta-se à vontade para entrar em contato conosco a qualquer momento se precisar!
