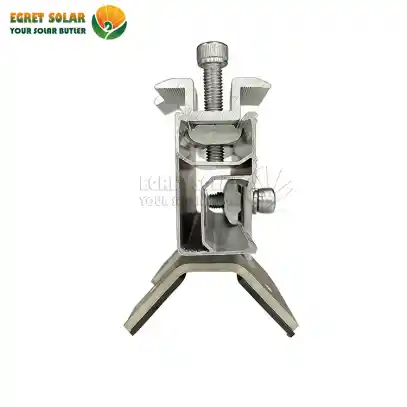

Braçadeira de telhado para montagem em painéis solares

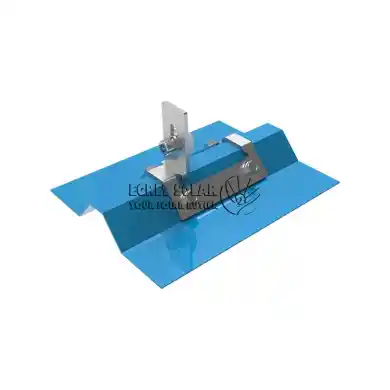

A Egret Solar é uma fornecedora especializada de soluções de montagem fotovoltaica. A braçadeira para montagem em telhado de painéis solares apresentada aqui está disponível para pedidos em grandes quantidades e outras grandes necessidades de aquisição. A braçadeira para telhado é projetada especificamente para acomodar telhados de aço corrugado trapezoidal e utiliza uma ferramenta sem perfuração, que é montada diretamente nas cristas dos painéis de metal. Para projetos fotovoltaicos que operam sob restrições orçamentárias, a seleção desta braçadeira para telhado minimiza as margens não utilizadas do telhado, maximizando assim a capacidade instalada da área do telhado. Construído em aço inoxidável de alta resistência com acabamento superficial jateado e emparelhado com uma almofada de borracha EPDM à prova d'água.

Principais destaques do produto

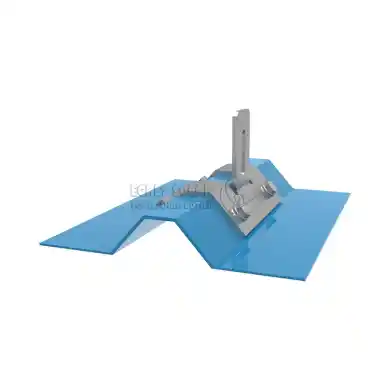

A função principal da braçadeira solar para telhado de aço corrugado é fixar com segurança os módulos fotovoltaicos às cristas dos perfis de telhado de aço colorido. Nenhuma pré-perfuração é necessária, você pode simplesmente usar uma chave de fenda elétrica para inserir parafusos auto-roscantes diretamente no grampo para fixação. Nossos grampos de montagem solar são equipados com EPDM, o que garante que a camada de impermeabilização do telhado permaneça intacta. A braçadeira de telhado é projetada para layout de módulo horizontal; se você precisar de layout de módulo vertical, a Egret Solar também oferece braçadeira de montagem solar para esse propósito. Compatível com coberturas de aço coloridas trapezoidais, esta braçadeira serve como um componente crítico para centrais fotovoltaicas comerciais e industriais.

Materiais e especificações do produto

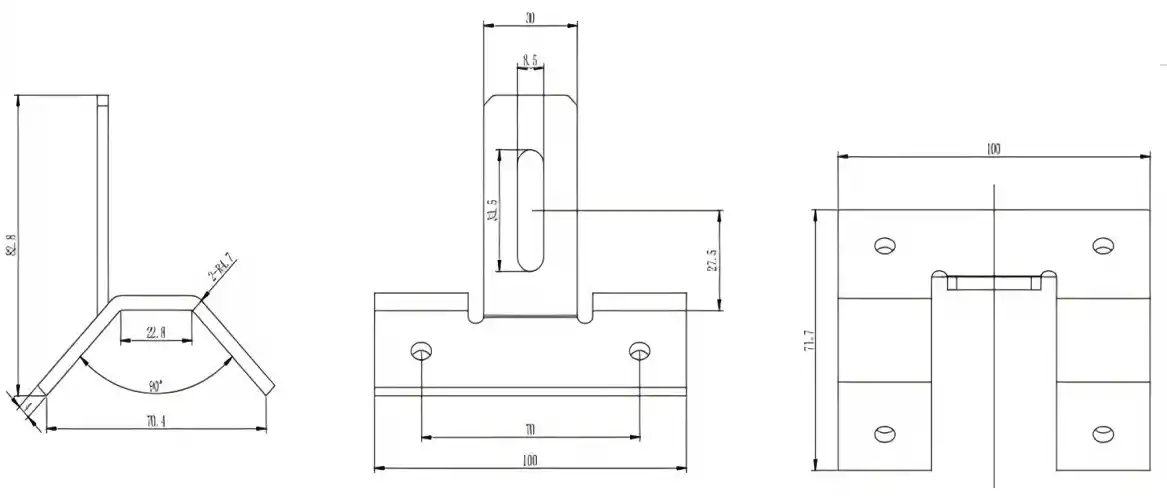

Nosso grampo de montagem solar é produzido em aço inoxidável e com acabamento superficial jateado. Isso oferece excelente resistência e resistência à corrosão. Possui almofadas de borracha EPDM que se adaptam perfeitamente à superfície da telha, garantindo uma vedação estanque à telha. Nossas braçadeiras fotovoltaicas padrão para telhado medem 100 mm de comprimento, a imagem abaixo com dimensões específicas detalhadas. Também podemos personalizar as dimensões de acordo com o perfil específico da telha do seu telhado.

Sistema de montagem modular

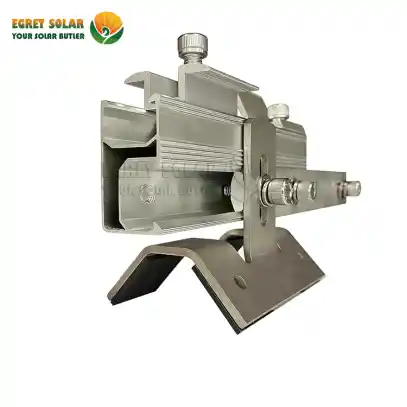

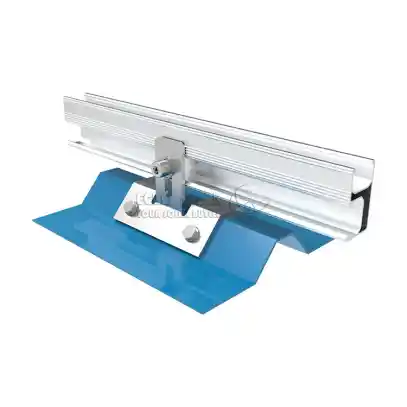

Para telhado solar trapezoidal a braçadeira apresenta um design de montagem modular, permitindo que seja composta por Egret SolarTrilho de 47 mm, conector de trilho e outros acessórios para formar um sistema completo de montagem em telhado de metal solar. A braçadeira trapezoidal de aço corrugado para telhado é fixada no trilho de 47 mm por meio de parafuso M8 eporca deslizante, enquanto o grampo intermediário e o grampo final são posicionados no trilho para fixar firmemente os módulos solares. Calcularemos a altura dos grampos finais e o comprimento dos parafusos de acordo com as dimensões dos seus módulos fotovoltaicos.

Principais pontos de instalação

Com base no seu plano de layout lateral para os módulos fotovoltaicos, posicione os grampos solares para telhado No-Drill contra as cristas das telhas de aço coloridas. O próximo passo é simplesmente usar uma chave de fenda elétrica para apertar os parafusos, a instalação da braçadeira para telhado leva apenas dois minutos. Depois disso, deslize a porca no trilho e aperte os parafusos M8. Coloque seus módulos nos trilhos e, em seguida, use os grampos intermediários e finais para fixá-los no lugar. Por fim, certifique-se de que não haja folgas para concluir a instalação.

Embalagem

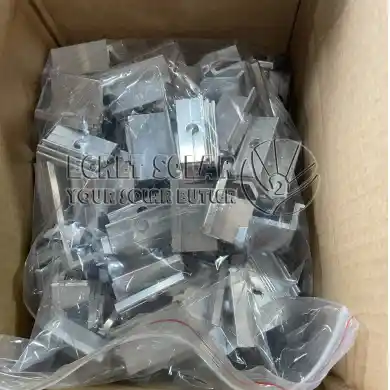

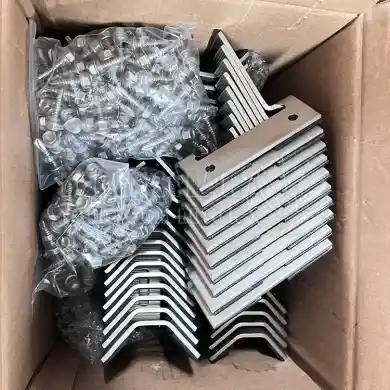

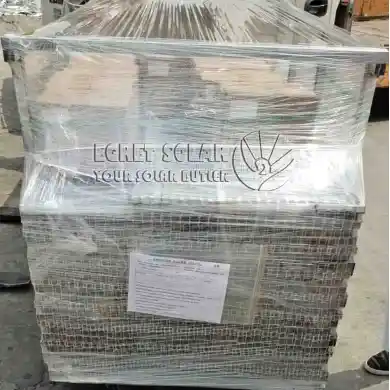

As dimensões padrão da caixa para as braçadeiras fotovoltaicas para telhados metálicos são 540 x 220 x 220 mm. A configuração padrão contém 60 conjuntos por caixa e os parafusos são embalados individualmente para evitar perdas, bem como para proteger contra arranhões e umidade durante o transporte.

Perguntas frequentes

Q1: Quais tipos de telhas de aço coloridas são compatíveis com a braçadeira para telhado?

R: É compatível com telhas de aço coloridas trapezoidais convencionais. Para chapas com especificações especiais, podemos fornecer pinças customizadas.

Q2: O método de montagem da braçadeira para telhado compromete a impermeabilização do telhado de aço colorido?

R:  Não, não importa. A junta de impermeabilização EPDM se ajusta perfeitamente à superfície do telhado, eliminando efetivamente o risco de vazamento de água causado por penetrações no telhado.

Q3: Você pode fazer etiquetagem OEM / privada para grandes pedidos?

R: Sim, podemos fazer OEM para pedidos em grandes quantidades. Podemos alterar coisas como rótulos de produtos, cores e outros detalhes.

Q4: Preciso de um profissional para colocar esta braçadeira? Você tem instruções sobre como fazer isso?

R: Você não precisa de um profissional para instalá-lo. Podemos ajudá-lo com vídeos ou ajuda técnica remota.
