Como instalar o sistema de montagem solar de lastro leste-oeste?

[Preparação antes da instalação]

Aqui está uma lista de itens que você precisa preparar antes da instalação:

Ferramentas:

Chave de fenda: Usada para apertar firmemente os parafusos.

Fita métrica: Usada para garantir que o suporte esteja na posição correta.

Nível: Usado para confirmar que o suporte está instalado horizontalmente.

Nosso sistema de lastro solar inclui os seguintes acessórios:

Suporte de tripé pré-montado, emenda de trilho e trilho,Braçadeira MédiaE braçadeira final, braçadeira de trilho, clipe de aterramento eTerminal de aterramento、 Bandeja de lastro 、 Parafusos sextavados M8 * 60 e porca de flange M8. Deve-se observar que você mesmo precisa fornecer os blocos de cimento.

Suporte para tripé pré-montado

Emenda de trilho e trilho

Braçadeira intermediária e braçadeira final

Braçadeira de trilho

Clipe de aterramento e terminal de aterramento

Bandeja de lastro

[Etapa 1]

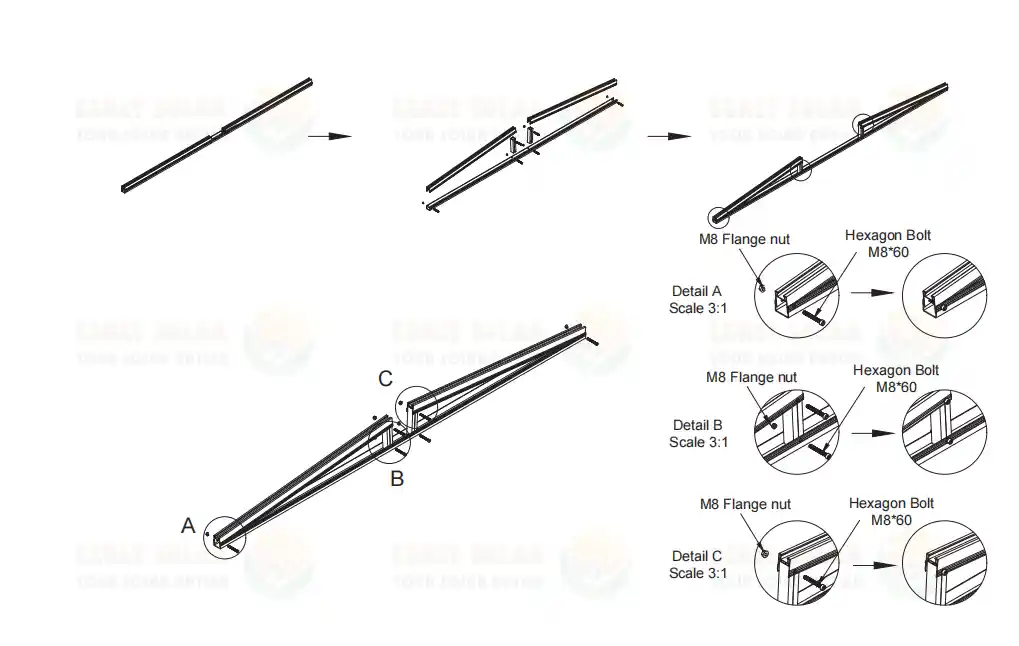

Desdobre o suporte pré-montado e instale parafusos sextavados M8*60 e porcas flangeadas M8 nos pontos A, B e C marcados no diagrama abaixo para fixar o suporte do tripé.

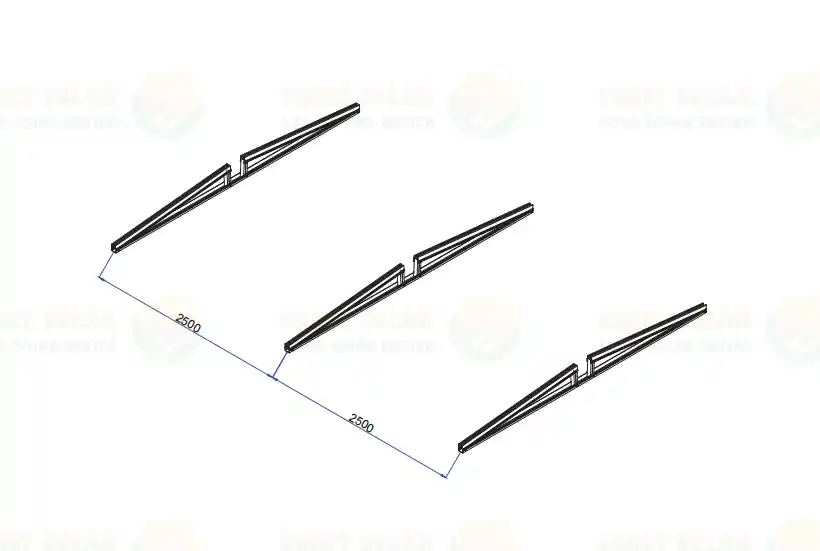

[Etapa 2]

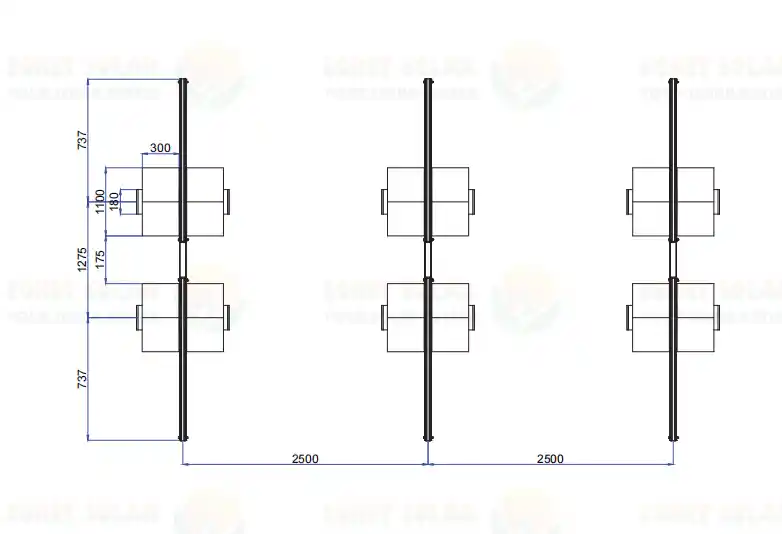

De acordo com os desenhos, os suportes de tripé pré-montados no Sistema de montagem em telhado plano solar estão dispostos em intervalos de 2500 mm.

[Etapa 3]

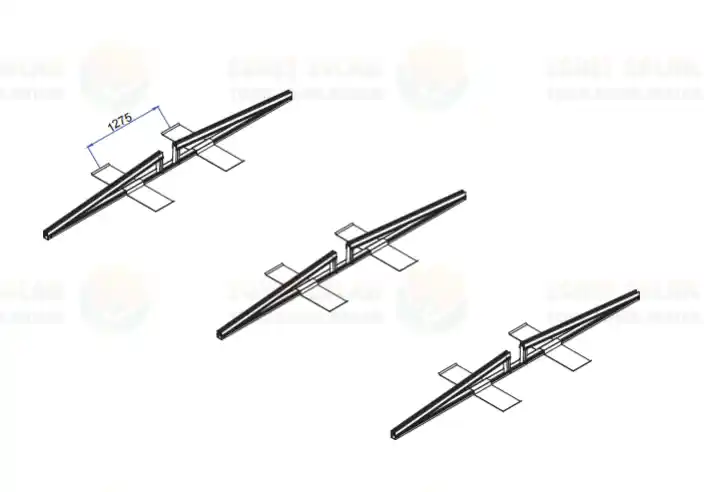

Coloque a bandeja de lastro no suporte de tripé pré-montado por sua vez, e o espaçamento entre as duas bandejas de lastro é de aproximadamente 1275 mm, conforme mostrado na figura.

[Etapa 4]

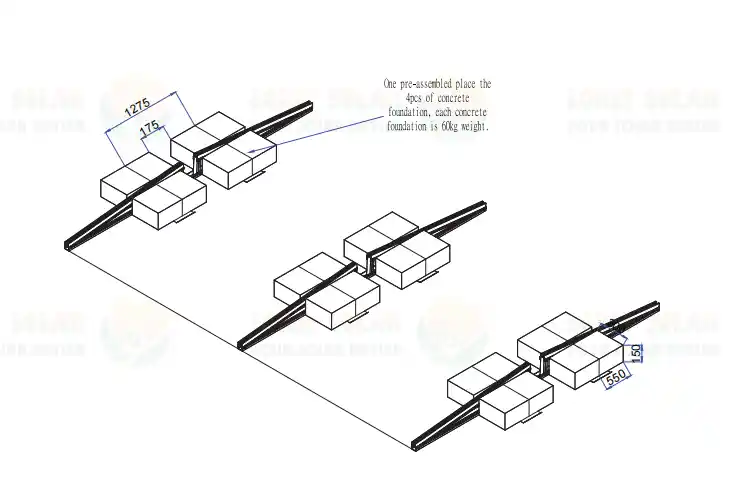

Coloque o bloco de concreto na bandeja de lastro. Ressalta-se que um tripé pré-montado precisa ser sustentado por quatro blocos de concreto, e cada bloco de concreto deve pesar no mínimo 60 kg. As dimensões e colocação dos blocos de cimento no sistema de montagem solar de lastro de telhado plano de concreto são mostradas na figura a seguir.

[Etapa 5]

A seguir está uma vista superior do suporte de tripé pré-montado, bandeja de lastro e bloco de concreto após a conclusão das etapas de instalação acima.

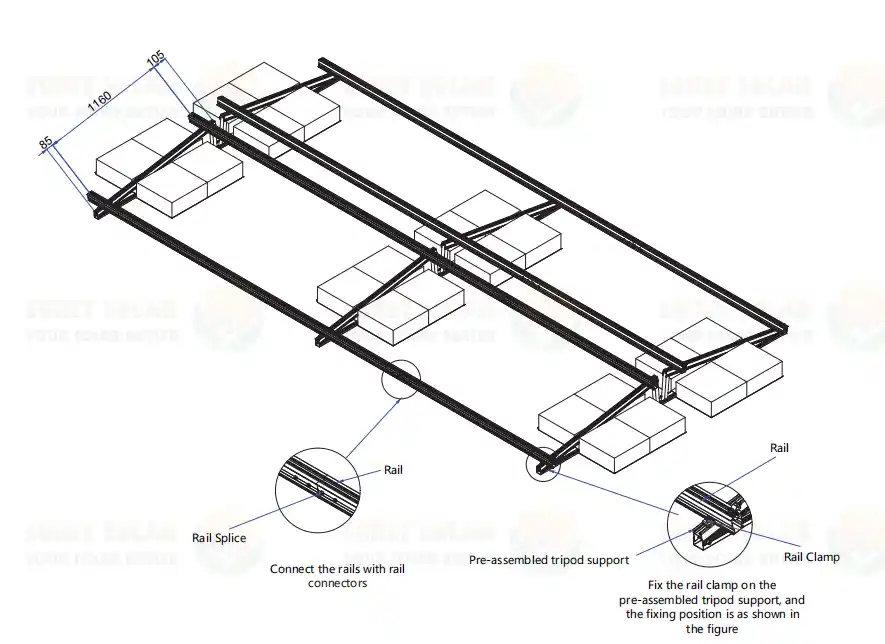

[Etapa 6]

Conecte os trilhos usando a emenda do trilho e fixe as braçadeiras do trilho no suporte do tripé pré-montado, conforme mostrado na figura.

[Etapa 7]

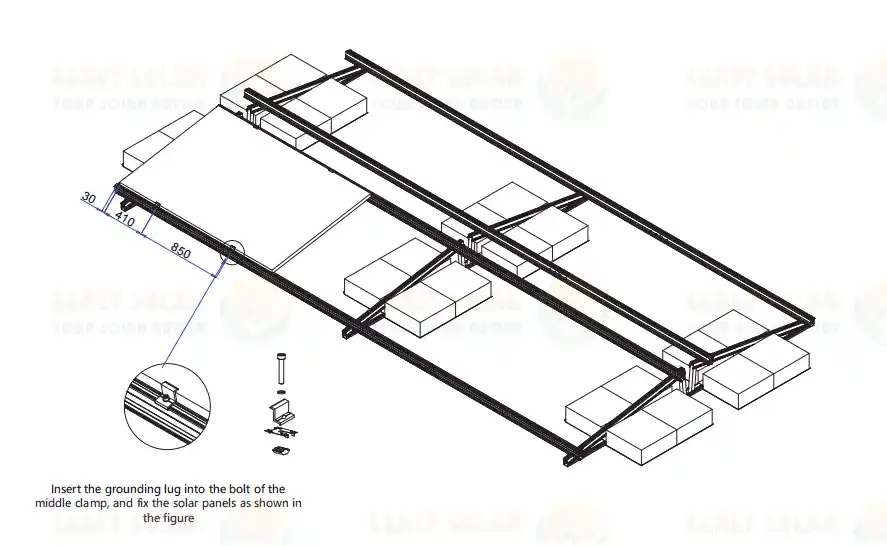

Coloque o painel solar no trilho e insira o clipe de aterramento no parafuso da braçadeira intermediária, conforme mostrado na figura.

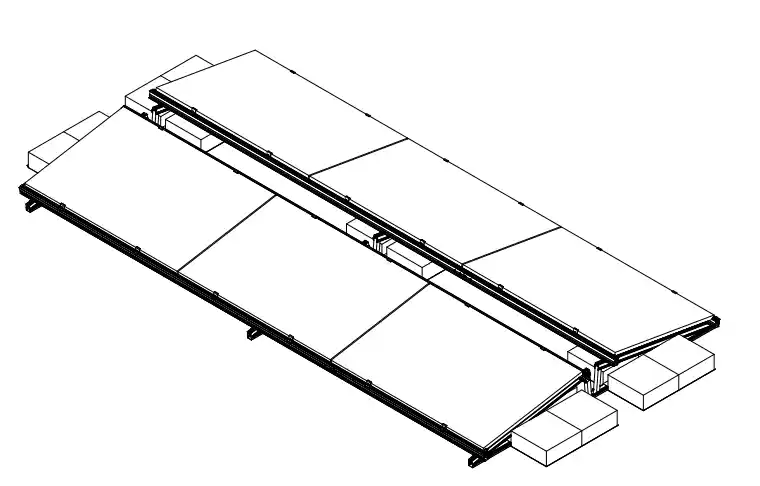

[Etapa 8]

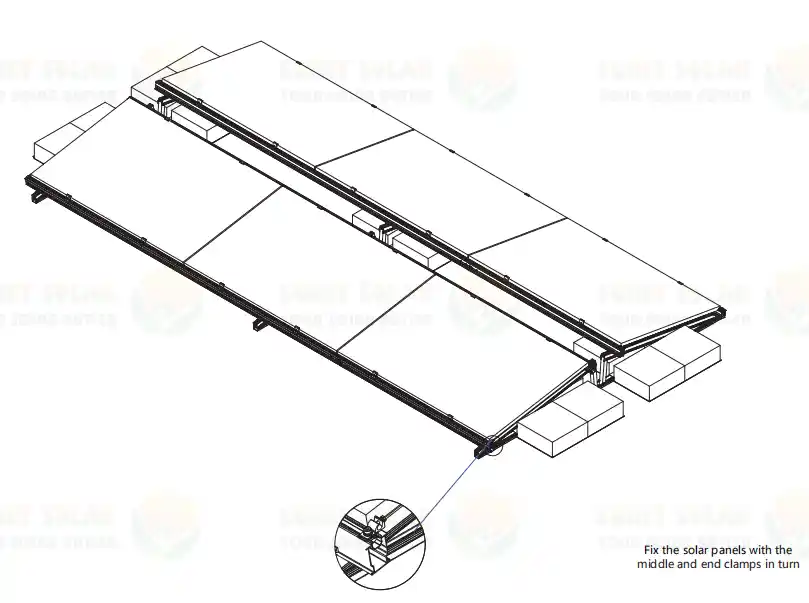

Coloque os painéis solares em sequência e, em seguida, instale a braçadeira intermediária e a braçadeira final para fixá-los, conforme mostrado na figura. Isso conclui a instalação de todo o sistema de montagem com lastro solar Leste-Oeste.

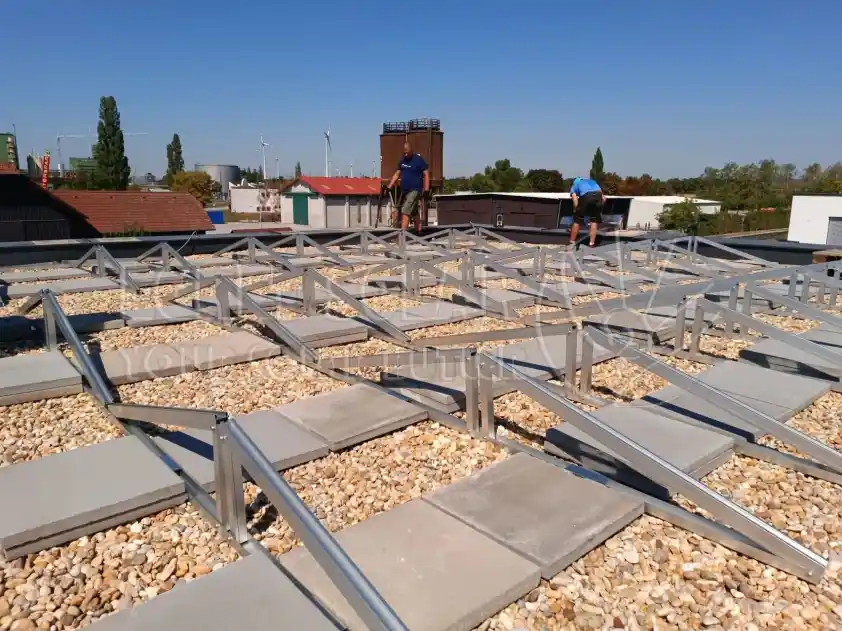

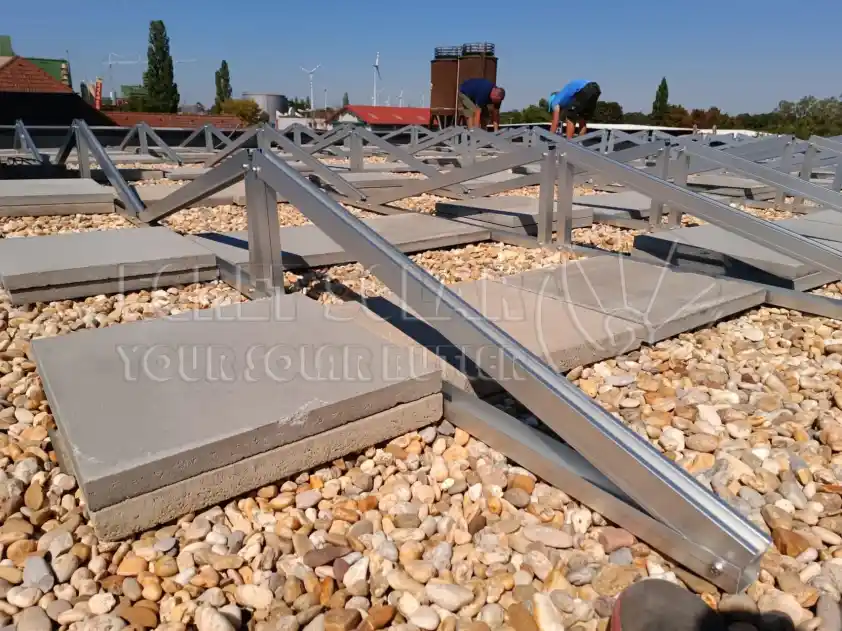

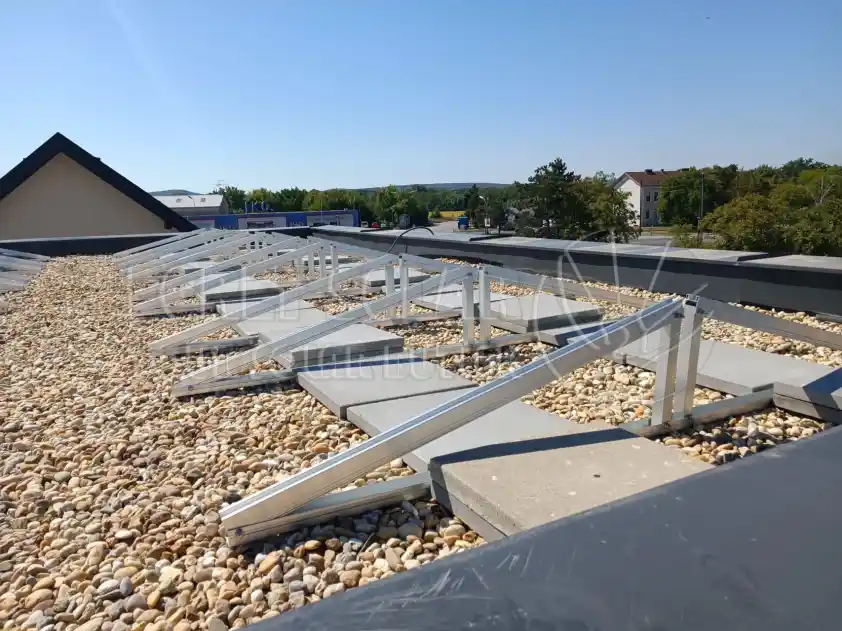

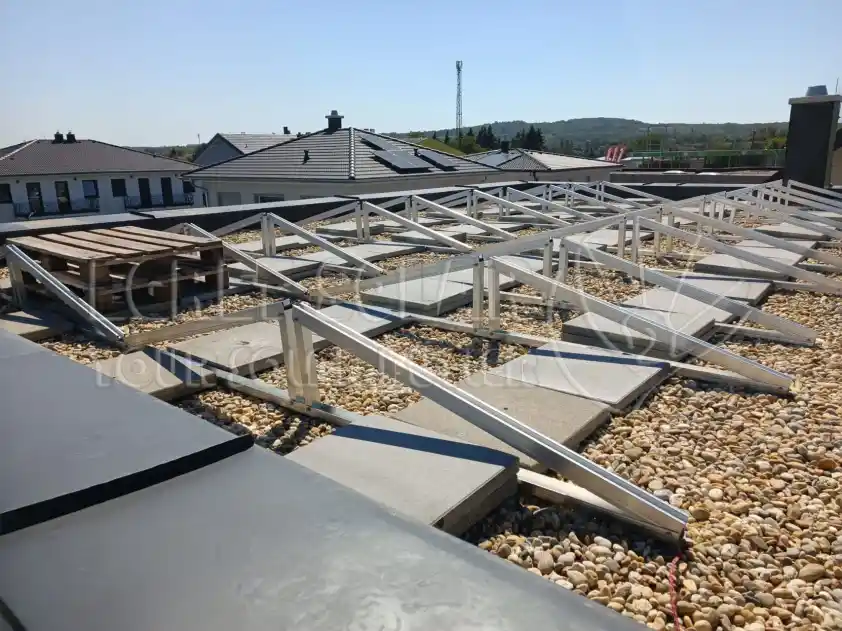

[Exemplo de instalação]
