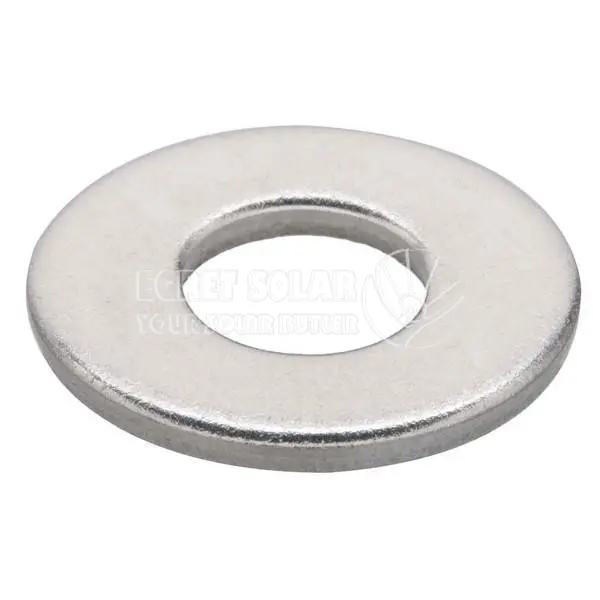

Arruela plana de montagem solar

A arruela plana de montagem solar para montagem solar é um componente crucial, pequeno, mas vital. É uma arruela padronizada e resistente à corrosão (HDG ou SS), de tamanho de diâmetro relativamente grande, especificamente para os parafusos. Seu trabalho é garantir que os parafusos prendam efetivamente, distribuam as cargas com segurança, protegem as superfícies de montagem e evitem afrouxamento, contribuindo significativamente para a integridade estrutural, a segurança e a durabilidade a longo prazo de toda a matriz solar. Sempre use as arruelas especificadas pelo seu fabricante do sistema de estacas solares.

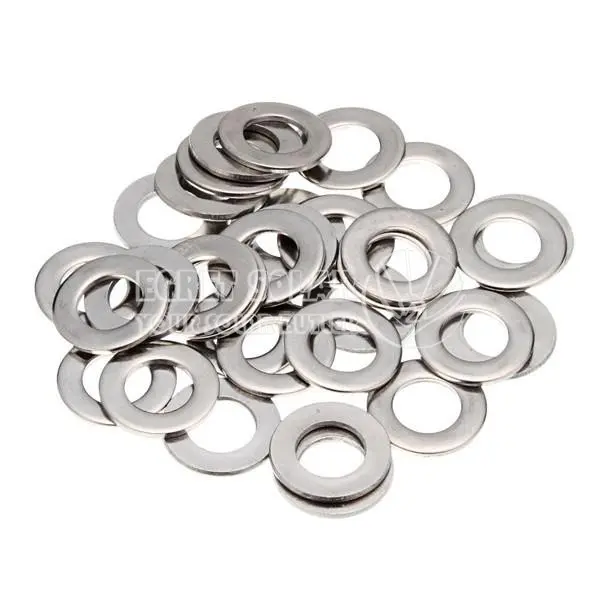

Painel solar A lavadora plana de montagem solar disponível em vários tamanhos (M4, M6, M8, M10, M12), permitindo a compatibilidade com uma ampla gama de diâmetros de parafuso em várias aplicações. A montagem solar arruela plana fornece uma superfície lisa entre o parafuso ou a cabeça do parafuso e o material, ajudando a impedir que a frustração devido à vibração ou movimento.

A arruela plana de montagem solar ajuda a evitar danos à superfície presa e também pode fornecer uma distribuição mais uniforme da carga, reduzindo o risco de afrouxamento ou falha do fixador.

Vantagem

Distribua Carga: A função principal da arruela plana de montagem solar é espalhar a força de aperto (carga) exercida pela porca e para o parafuso sobre uma área de superfície maior do componente de montagem (como um trilho de alumínio, suporte ou o próprio quadro do painel). Isso evita:

Danos a materiais mais macios (como trilhos de alumínio).

Distorção ou esmagamento de materiais compósitos.

Concentração excessiva de estresse que pode levar a rachaduras ou falhas.

Forneça uma superfície de mancal estável: cria uma superfície lisa e plana para a cabeça ou a cabeça do parafuso, garantindo uma distribuição de pressão uniforme e reduzindo o risco de afrouxamento devido a vibração ou ciclagem térmica.

Compense os orifícios de grandes dimensões: a arruela plana de montagem solar ajuda a garantir que o parafuso prenda os materiais corretamente, mesmo que o orifício em um componente seja um pouco maior que o diâmetro do parafuso.

Proteção: A arruela plana do SUS304 Solar atua como uma barreira entre o parafuso/porca e a superfície de montagem, reduzindo a corrosão galvânica (especialmente importante quando são usados ​​metais diferentes, como parafusos de aço e trilhos de alumínio) e arranhões na superfície.

Evite esmagamento de materiais macios (por exemplo, trilhos de alumínio).

Reduza a corrosão galvânica entre metais diferentes.

Certifique -se de distribuição de carga contra forças de vento/neve.

Mantenha a tensão do parafuso ao longo de décadas de ciclagem/vibração térmica.

São frequentemente necessários para garantias do sistema.

Perguntas frequentes

Q1: O que é uma lavadora plana de montagem solar?

R: Uma lavadora especialmente projetada usada em sistemas de estacas de painel solar. Ele distribui a força de fixação dos parafusos/porcas para proteger as superfícies de montagem (como trilhos de alumínio), impedir danos, reduzir a corrosão e garantir a integridade estrutural a longo prazo.

Q2: Quais tamanhos são comuns?

A: Os tamanhos correspondem aos diâmetros dos parafusos:

- M8 (para parafusos de 8 mm): ID ~ 8,4mm, OD 17-24mm

- M10 (mais comum): ID ~ 10,5 mm, OD 20-30mm

- M12: ID ~ 13mm, OD 24-36mm

Sempre verifique as dimensões de acordo com as especificações do seu fabricante.

Q3: Quais materiais são usados?

UM:

-Aço galvanizado de mergulho quente (HDG): boa resistência à corrosão.

- Aço inoxidável (A2/304 ou A4/316): essencial para ambientes costeiros/severos. A4/316 oferece resistência superior à corrosão.

- Evite o aço carbono simples ou metais não compatíveis.

Q4: Como a espessura solar de arruela plana SUS304?

A: Normalmente 1,5-3mm. As lavadoras mais grossas lidam com cargas mais altas, mas requerem parafusos mais longos. Siga as especificações de engenharia do sistema de rack.

Q5: O que acontece se eu omitir uma lavadora?

R: Os riscos incluem:

- trilhos esmagados/danificados ou quadros de painel.

- Conexões soltas devido a vibração/ciclagem térmica.

- Corrosão galvânica acelerada.

- falha estrutural ou descolamento de painel.

Q6: Onde são usadas a lavadora plana de montagem solar em matrizes solares?

A: a cada conexão aparafusada:

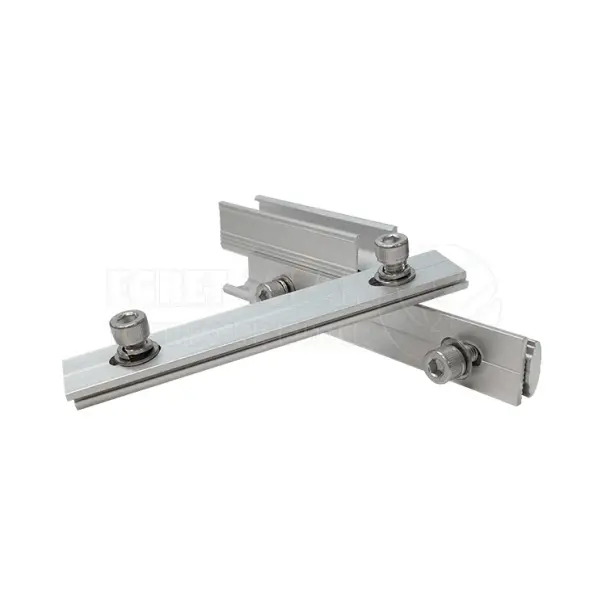

- emendas ferroviárias e grampos finais.

- Preso do painel em trilhos.

- Acessórios para telhado (por exemplo, F-Feet, piscando).

- Fundações de montagem no solo.
