Trilho de alumínio de acessórios solares para sistema de montagem em telhado de metal

Para instalações em telhados metálicos, a Egret Solar desenvolveu trilhos de alumínio para acessórios solares para sistema de montagem em telhados metálicos, proporcionando instalação rápida e desempenho estrutural confiável. Feito de liga de alumínio extrudado AL6005‑T5, o trilho oferece excelente resistência para suportar fortes cargas de vento e neve em ambientes externos.

Design simples, estrutura robusta e construído para longa vida útil. A parte traseira do trilho é equipada com um design inovador de padrão de dente entrelaçado, que é completamente diferente da ranhura traseira lisa. Através do padrão preciso dos dentes na parte traseira e da cooperação com a peça de conexão dedicada, a posição do componente pode ser ajustada continuamente e fixada automaticamente sem a necessidade de blocos de travamento adicionais. Este travamento em uma etapa melhora significativamente a eficiência da instalação e a confiabilidade contra arrancamento.

Parâmetros do produto

	Nome do produto	Trilho de montagem solar de alumínio
	Disposição	Paisagem
	Local de instalação	Sistema de montagem em telhado de telha solar
	Carga de Vento	0-60 m/s
	Carga de neve	1,2KN/m²
	Garantia	12 anos
	Especificação	Normal. Personalizado.
	Material	AL6005-T5

PROTEGER CASOS

Este trilho de alumínio anodizado solar não é uma peça única de material, mas o centro de um sistema de instalação completo. Quando usado em conjunto com dedicadoconectores ferroviários, grampos intermediários, grampos finais e pés L, ele pode construir rapidamente um sistema de suporte de link completo, desde a fixação do grampo no telhado até o travamento dos componentes. Os conectores unem os trilhos de ponta a ponta, mantendo tudo alinhado e estável em longos trechos. Os grampos intermediários e os grampos finais fixam os painéis firmemente no lugar, com bastante resistência às forças de elevação e extração do vento. Os pés em L prendem todo o sistema ao telhado – quer você esteja trabalhando com grampos, terças ou bases de concreto, eles se adaptam sem complicações. Esta configuração funciona em todos os aspectos: telhados metálicos, telhados planos de concreto e matrizes montadas no solo. Um sistema, vários aplicativos.

Processo de instalação

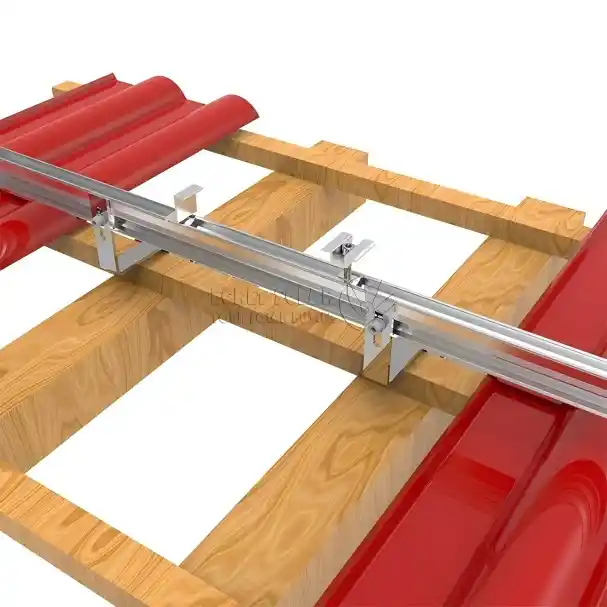

Com base no desenho do layout dos componentes, determine com precisão as posições de instalação dos ganchos no telhado, garantindo que o espaçamento dos ganchos corresponda ao vão do suporte do trilho. Levante as telhas correspondentes, prenda os ganchos nas terças, ajuste-as para ficarem niveladas e, em seguida, trave e fixe-as comparafusos auto-roscantes. Posteriormente, coloque o trilho para suporte de montagem solar longitudinalmente acima dos ganchos, ajuste-o ao espaçamento projetado e use parafusos especiais para conectar e travar o trilho e os ganchos. Quando o comprimento do trilho for insuficiente, use peças de conexão especiais para estendê-lo, insira a peça de conexão na extremidade do trilho e aperte os parafusos para garantir uma transição suave e suporte de carga contínuo na junta. Depois que o sistema ferroviário for colocado, comece a instalar os componentes fotovoltaicos a partir da borda, coloque o grampo final e o grampo intermediário em sequência, inicialmente trave e posicione-os e, em seguida, ajuste uniformemente o arranjo dos componentes para tornar a aparência geral limpa e as lacunas uniformes. Por fim, realize uma inspeção abrangente de todos os pontos de conexão dos parafusos para confirmar se o torque está dentro do padrão e se não há afrouxamento.

VANTAGENS

1. A instalação de componentes rápidos e padronizados é feita diretamente no kit de trilho de montagem solar, sem a necessidade de soldagem ou perfuração extensa no local. A eficiência da construção é alta.

2.É compatível com a grande maioria dos painéis fotovoltaicos de silício cristalino e os componentes de diferentes marcas são basicamente universais.

3.Distribuição uniforme de força, protegendo o painel fotovoltaico. O painel é fixado no trilho pela braçadeira final, com a força distribuída uniformemente e é menos provável que rache ou deforme.

Perguntas frequentes

Q1: Para quais tipos de telhados estes acessórios de trilho de alumínio solar são adequados?

R: Praticamente qualquer telhado que você tenha - telha, metal, plano de concreto e até mesmo montagens no solo. A chave é oganchos. Temos vários designs de ganchos diferentes, cada um adaptado a um tipo específico de telhado. Basta nos dizer com o que você está trabalhando e nós indicaremos o caminho certo.

Q2: O trilho tem comprimento padrão?

R: Temos estoque de tamanhos padrão para que possamos enviar rapidamente, mas também fazemos cortes personalizados. Se o layout do seu telhado precisar de um comprimento de trilho específico - digamos, para caber entre obstáculos ou corresponder a um vão complicado - basta nos fornecer as medidas. Sem complicações extras, nós faremos com que funcione.

Q3: Quanto custa o frete e quanto tempo leva?

R: Depende de quantas unidades você está solicitando se deseja algum trabalho personalizado e, claro, para onde deseja que a remessa vá. Para pedidos padrão, normalmente enviamos dentro de 20 a 25 dias úteis. Se for um trabalho personalizado, confirmaremos o prazo assim que concordarmos com o design. Envie-nos uma mensagem com seu pedido e endereço de entrega e lhe daremos um orçamento real.
