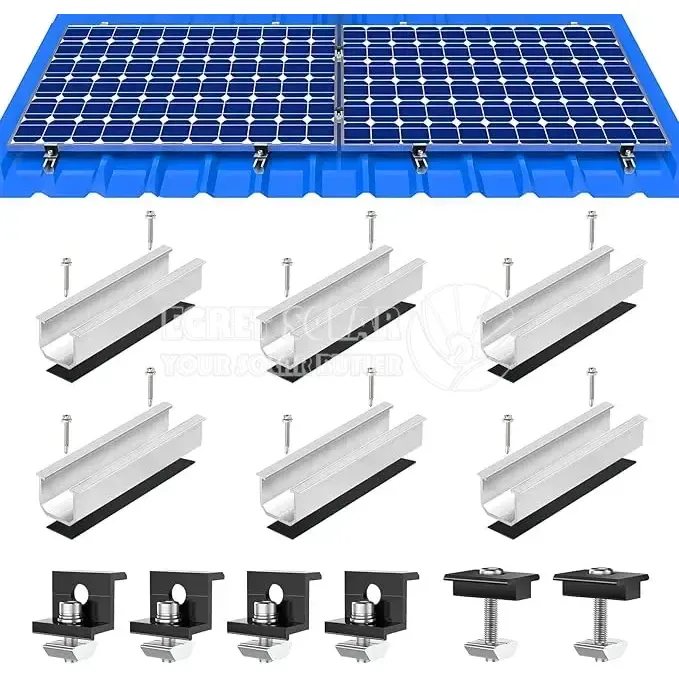

Kit de montagem fotovoltaica para telhado trapezoidal

O kit de montagem solar fotovoltaica Xiamen Egret para telhado trapezoidal é feito de material de liga de alumínio de alta qualidade com superfície anodizada, que é resistente à ferrugem e corrosão. Ele fornece fixação confiável para seus painéis solares e garante uma longa vida útil, mesmo em condições climáticas extremas. Graças ao design cuidadoso e às instruções claras, a instalação de nossos trilhos é rápida e fácil. Ao usar nosso suporte solar de folha trapezoidal completo, você não apenas economizará tempo na aquisição de acessórios, mas também dinheiro, pois não precisará comprar peças adicionais

Detalhes:

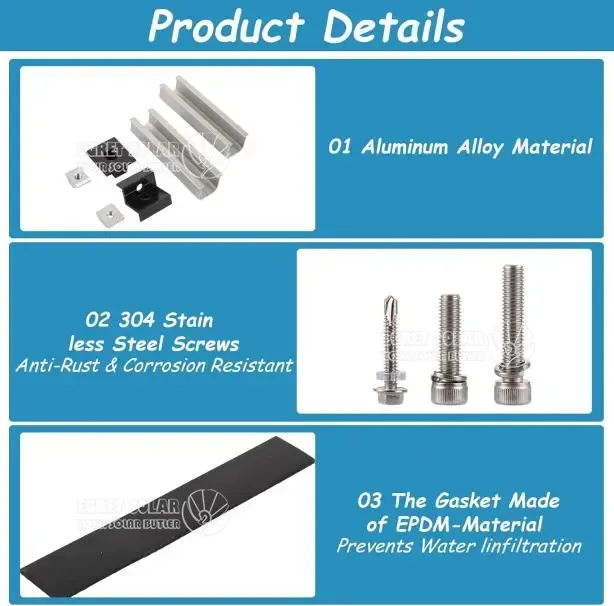

Liga de alumínio de material de alta qualidade: o suporte de telhado de metal solar é feito de liga de alumínio (AL6005-T5), que é forte e durável, resistente à corrosão e adequado para todas as condições climáticas.

Montagem de módulos solares em telhado de zinco, adequado para painéis solares.

Cor do produto: preto + prata

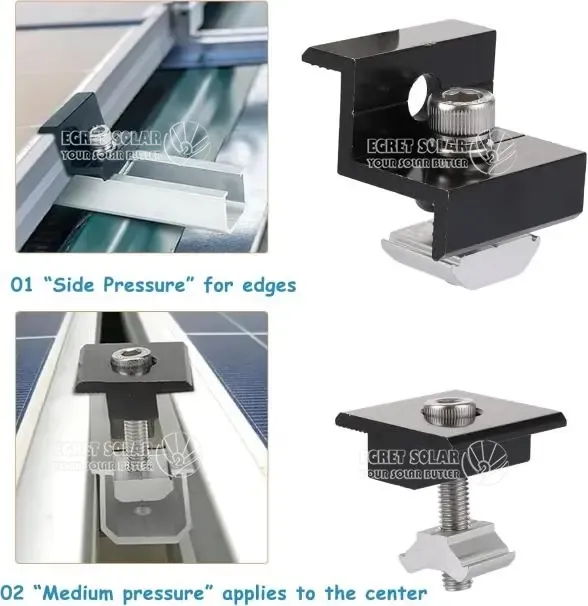

Grampo médio: 30 mm, 35 mm (adequado para painéis solares).

Grampos finais: 30 mm, 35 mm (adequados para painéis solares).

Vantagem:

Kit de montagem fotovoltaica para telhado trapezoidal feito de liga de alumínio de alta qualidade (AL6005-T5), superfície anodizada para bordas lisas, estável e resistente à corrosão por raios UV, calor, frio e umidade.

Suporte solar para telhado de zinco para grampos de módulo solar são usados ​​para fixar os módulos aos trilhos e para criar uma conexão sólida entre os módulos. Adequado para altura de módulo de 30-35 mm, você pode ajustar a configuração de acordo com suas necessidades para garantir estabilidade e desempenho.

suporte solar, construção modular para instalação fácil e conveniente, sem necessidade de acessórios complicados, suporte de módulo fotovoltaico para montagem na parede, apenas parafusos e porcas necessários para fixar e conectar com segurança os painéis solares aos trilhos.

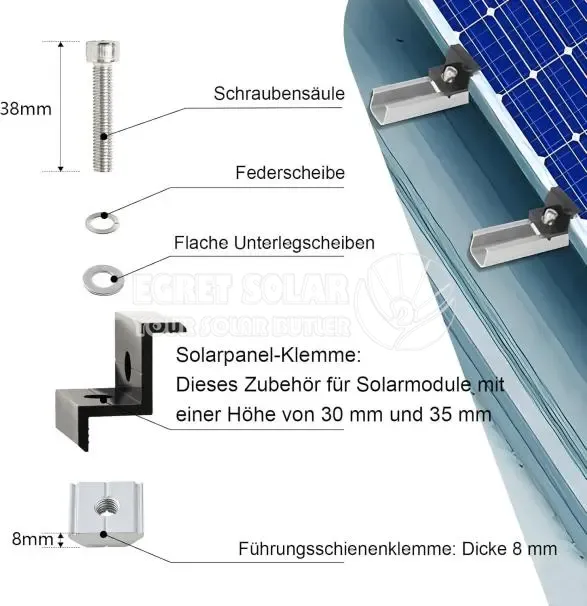

O Suporte Solar para Telhado Trapezoidal está equipado com uma braçadeira ajustável aprimorada, adequada para painéis solares com espessura de 30 a 35 mm. Você pode fixar o painel solar ajustando a braçadeira para obter o melhor efeito de instalação.

A montagem fotovoltaica é adequada para uma variedade de aplicações, incluindo caravanas, casas, barcos e varandas. Pode ser instalado em diversos tipos de telhados como telhas, asfalto ou planos. Com este suporte, você pode montar seus painéis solares em qualquer lugar onde queira usar energia solar.

Perguntas frequentes

1. Que tipos de suportes fotovoltaicos são adequados para telhados de zinco?

Grampos não penetrantes:

Ideal para telhados com costura vertical ou telhados de zinco corrugados. Fixam-se em costuras/nervuras elevadas sem furar, preservando a impermeabilização.

Montagens Penetrantes:

Para telhados sem costuras elevadas. Use parafusos autoperfurantes com arruelas EPDM e selantes à prova d'água (por exemplo, fita butílica) nos pontos de penetração.

Sistemas sem trilhos:

Fixe diretamente os painéis aos suportes, reduzindo os custos de material. Adequado para áreas com vento fraco (<45 m/s).

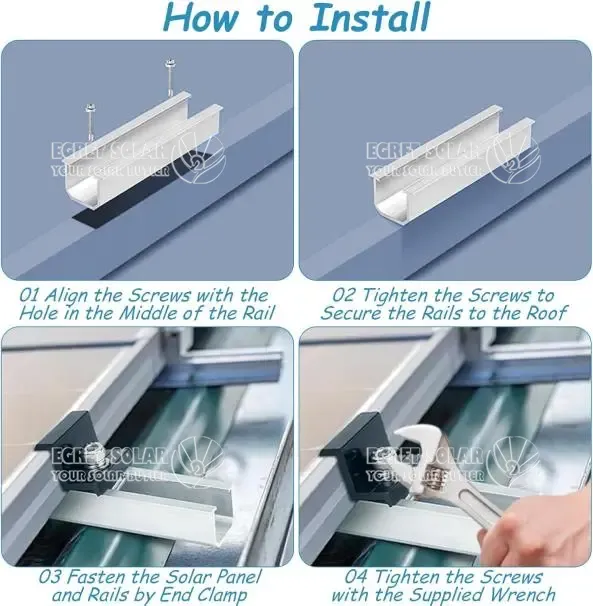

2. Como são instalados os suportes em telhados de zinco corrugado?

Etapas principais:

Avaliação do telhado: Verifique a capacidade estrutural (carga de neve ≥1,4 kN/m², resistência ao vento ≥216 km/h) e verifique se há corrosão/danos.

Alinhamento de braçadeira/trilho:

Alinhe os trilhos paralelamente às corrugações.

Espaçamento entre grampos: 600–900 mm para painéis padrão; reduzir para 500 mm em zonas de vento forte.

Vedação: Aplique selante sob as bases dos grampos e ao redor dos parafusos para evitar a entrada de água.

Controle de torque: Aperte os parafusos com no máximo 25 ft-lb – o aperto excessivo deforma as folhas de flandres.

3. Qual material garante longevidade?

Liga de Alumínio (6065-T5): Leve, resistente à corrosão; anodizado para proteção UV.

Aço Inoxidável (SUS304): Essencial para áreas costeiras/de alta salinidade. Evite misturar com aço galvanizado para evitar corrosão eletrolítica.

Tratamento de superfície: Anodização ou revestimento em pó prolonga a vida útil para mais de 25 anos.

4. Quais cargas de vento/neve esses suportes podem suportar?

Resistência ao vento: O kit de montagem fotovoltaica para telhado trapezoidal pode atingir até 216 km/h (60 m/s) quando o espaçamento entre trilhos é ≤1,2 m.

Carga de neve: Certificada para 1,4–1,6 kN/m² (30–40 psf). Para neve mais pesada, reduza o espaçamento dos trilhos ou adicione suportes no meio do vão.

Padrões de engenharia: Em conformidade com os testes em túnel de vento AS/NZS 1170, DIN 1055 e TÜV.

5. Como o ângulo do telhado afeta a escolha do suporte?

Telhados de baixa inclinação (0°–10°): Use suportes de inclinação (kits de 5°–10°) para otimizar o ângulo do painel.

Telhados íngremes (até 60°): Os suportes triangulares ajustáveis ​​permitem uma inclinação de 10°–60°.

Considerações sobre o vento: Inclinações mais altas aumentam a elevação do vento – reforce com grampos extras .

6. Que manutenção é necessária?

Inspeções anuais: Após a conclusão da instalação do suporte de painel solar para 2 painéis solares, o aperto dos parafusos precisa ser verificado todos os anos. Se houver alguma folga, ela deve ser reforçada e apertada a tempo.

Limpeza: Remova detritos dos canais da braçadeira para evitar acúmulo de água.

Reparo de revestimento: retoque a anodização/pintura arranhada dentro de 48 horas para evitar ferrugem.

7. Certificações e Garantia?

Certificados obrigatórios: TÜV, CE, SGS e ISO 9001 garantem conformidade estrutural.

Garantia: 125 anos para hardware; Garantias de desempenho de 25 anos disponíveis.
