Kit de montagem em telhado de telha fotovoltaica

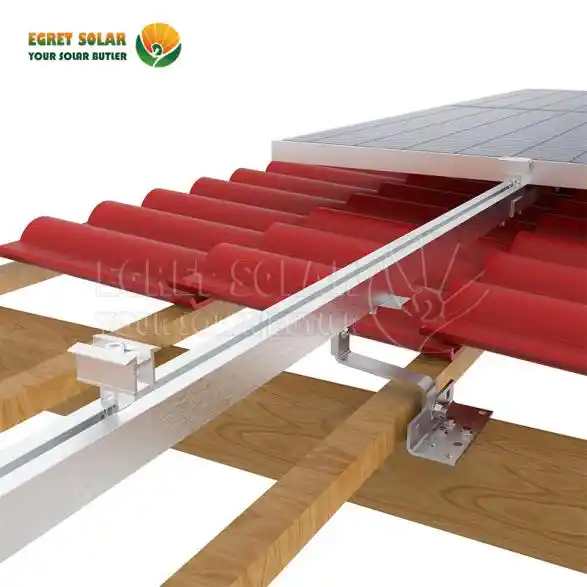

O kit de montagem em telhado de telha fotovoltaica é um sistema de montagem fotovoltaico completo, fornecido pela Xiamen Egret Solar New Energy Technology Co., Ltd para instalar painéis solares de forma segura e estável em telhados de telha cerâmica (telha de argila). Este sistema estrutural usa gancho para telhado, trilho de alumínio e design de braçadeira rápida. Ele é montado nas terças do telhado porganchos de telhado de aço inoxidável ajustáveis, em seguida, carrega os painéis fotovoltaicos em trilhos de liga de alumínio. Por fim, usando uma braçadeira intermediária e final para fixá-los firmemente. Todo o sistema possui uma estrutura simples e componentes simplificados, o que oferece facilidade de instalação e estabilidade estrutural.

Especificação

Componente

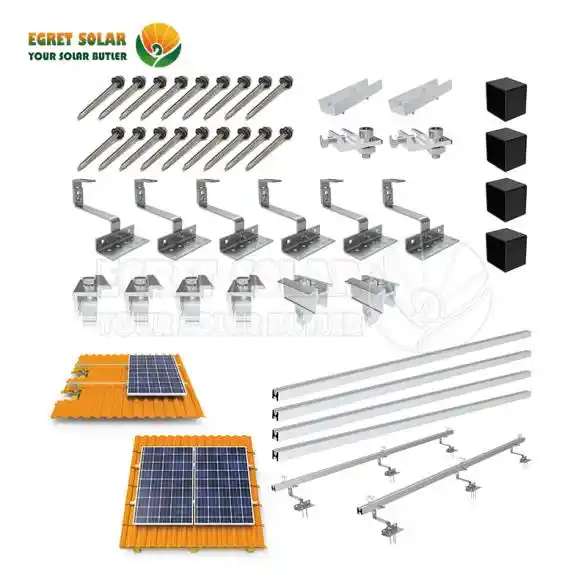

O conjunto de sistema de montagem fotovoltaico 2x da Egret Solar, projetado para instalação de dois painéis solares no telhado, inclui os seguintes componentes.

1.Quatro peçastrilhos solares de alumínio 40x40mm. Feito de liga de alumínio AL6005-T5 de alta resistência com superfície anodizada, com espessura de filme de óxido superficial de 10 µm, oferece excelente resistência à corrosão e propriedades de leveza. Os trilhos são fixados em ganchos por meio de porcas, para suportar os módulos fotovoltaicos. O design exclusivo da seção transversal permite que as porcas se encaixem em qualquer posição na parte superior ou superior dos trilhos, o que torna a instalação flexível e conveniente.

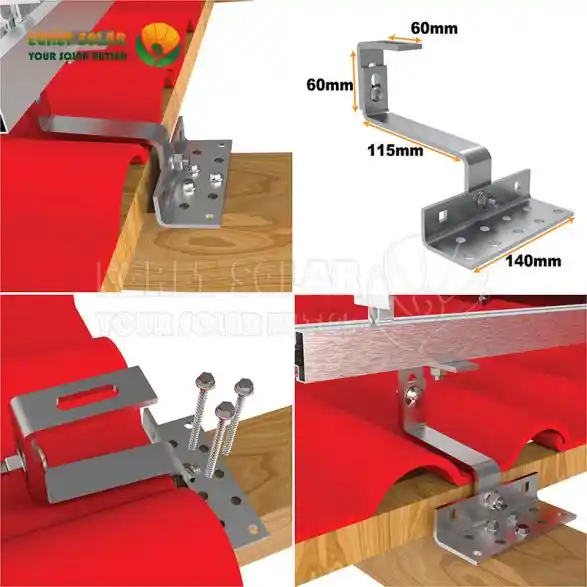

2. Ganchos de telhado ajustáveis ​​de seis peças. Feitos de aço inoxidável SUS304, eles oferecem alta resistência e resistência à corrosão. Os ganchos são fixados nas vigas do telhado por meio de parafusos auto-roscantes. Os ganchos ajustáveis ​​suportam ajuste horizontal e vertical, para se adaptarem de forma flexível a diferentes tipos de telhas e irregularidades do telhado.

3. Conectores de trilho de 2 unidades. Os conectores de trilho são amplamente utilizados para conectar dois trilhos. Podem estender o comprimento do trilho de alumínio. Aceite personalização.

4. 4 braçadeiras de extremidade rápida. Instalado na borda externa do módulo fotovoltaico, é adequado para módulos fotovoltaicos com moldura de 30-40 mm de espessura.

Grampos médios rápidos de 5,2 unidades. Montado entre dois módulos fotovoltaicos, o design compacto transfere cargas com eficácia e mantém o espaçamento uniforme dos módulos.

6.2 terminais de aterramento. É usado para conexões de aterramento elétrico do sistema de montagem solar.

7. quatro tampas finais

Instaladas em ambas as extremidades do trilho, essas tampas fornecem funções à prova de poeira, à prova d'água e de proteção. Elas evitam que objetos estranhos entrem no trilho. Assim, prolongam a vida útil do sistema.

Aplicativo

O kit de fixação de telhado de telha é para instalar e proteger dois painéis solares fotovoltaicos em instalações de sistemas fotovoltaicos de telhados residenciais e pequenos projetos fotovoltaicos de telhados de edifícios comerciais.

Vantagens

1. Instalação fácil e rápida

Kit de montagem em telhado inclinado / ardósia / 2 painéis solares fotovoltaicos consiste em apenas alguns componentes, como ganchos de telhado, trilhos solares e grampos e assim por diante.

2. Protege o telhado e evita danos às telhas

Nenhuma perfuração ou soldagem é necessária nas telhas. Protege eficazmente a integridade e impermeabilização das telhas.

3. Materiais de alta qualidade, duráveis ​​e duradouros

Feito de liga de alumínio AL6005-T5 e SUS304, oferece alta resistência, excelente resistência à corrosão e resistência à ferrugem. A vida útil de todo o sistema pode chegar a 25 anos.

4. Ajuste bidirecional, alta adaptabilidade

Os ganchos ajustáveis ​​podem fazer ajustes tanto no ajuste horizontal quanto vertical,

5. Kit completo, solução em uma etapa. Este kit inclui todos os acessórios necessários para instalar dois painéis solares.

Perguntas frequentes

Q1. Posso obter uma amostra grátis do conjunto de 2 módulos para telhado de telha com suporte fotovoltaico?

A1. Sim, claro. Normalmente, a Egret Solar fornecerá a amostra grátis. Mas o frete é coletado.

Q2. Qual é o prazo de entrega dos suportes de montagem solar Egret, como garagem solar?

A2. 10-25 dias após ter recebido o depósito. Depende da quantidade do pedido.

Q3. Que certificação você tem?

A3. Temos certificação CE, SGS e ISO.

Q4. qual é a forma de embalagem?

A4. Caixas com paletes

Q5. Quais são as condições de pagamento?

A5. Geralmente por depósito T/T30%, saldo T/T 70% antes do envio.
