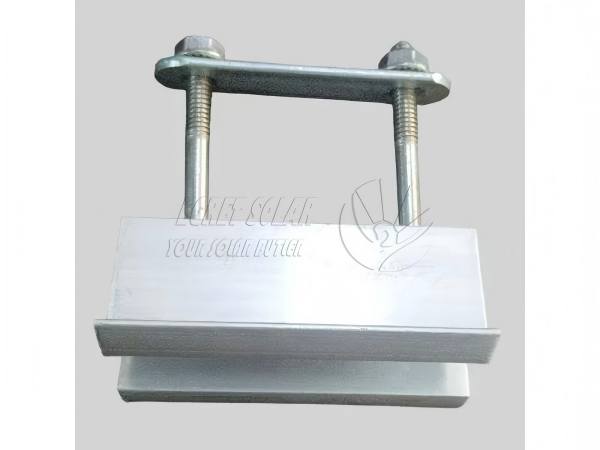

Braçadeira média solar com parafuso duplo U

O grampo central solar com parafuso duplo U Egret é usado para fixar os painéis solares em ambos os lados na posição intermediária entre dois painéis solares fotovoltaicos adjacentes. Ao contrário do grampo médio solar comum ebraçadeira final, o corpo da braçadeira é mais longo, 80-100 mm, resultando em uma distribuição de força mais uniforme e formando uma estrutura tampão para evitar apertar e arranhar a estrutura de alumínio fotovoltaica.

O comprimento padrão do produto cobre 80-100 mm e outros comprimentos personalizados são aceitos. É compatível com a espessura do módulo fotovoltaico convencional de 30/35/40 mm do mercado; a altura do formato em U pode ser personalizada para atender às diferentes especificações das vigas principais quadradas de aço.

PARÂMETROS DO PRODUTO

Instruções de personalização

Opção de comprimento de braçadeira de alumínio: 80 mm a 120 mm

Altura adequada da estrutura do painel fotovoltaico: 30 a 40 mm

Largura de abertura do parafuso em U (adequada para vigas principais de tubo retangular): 40/60/80/100mm, adequada para suportes retangulares 40×60, 50×80, 50×100, etc.

Diâmetro do fixador U Bolt PV: normalmente M8 e M6

Se o trilho do suporte for um tubo redondo, pode usar um parafuso arredondado em forma de U; Se for usado aço em forma de U, pode-se usarbraçadeira intermediária solar com porca de plástico .

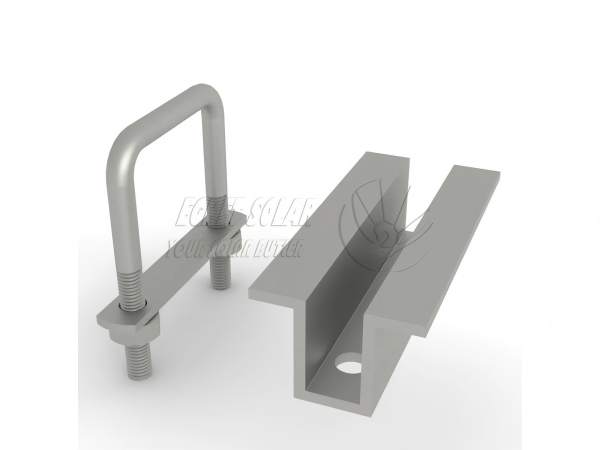

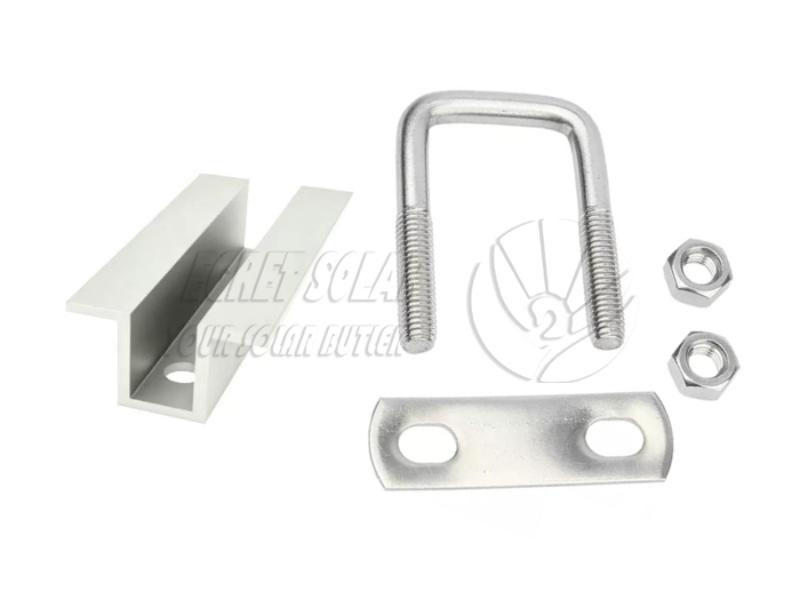

Componentes incluídos

O conjunto completo de braçadeira fotovoltaica de parafuso em U é enviado como um conjunto, nenhuma compra separada de acessórios é necessária. O conjunto completo consiste no seguinte:

1. braçadeira média de alumínio * 1

(Perfil extrudado de liga de alumínio Al6005-T5, superfície anodizada

2. placa longa de alumínio * 1

(Braçadeira de alumínio do mesmo material)

3.Parafuso em U *1:

(Aço Q235 galvanizado por imersão a quente, integralmente dobrado, à prova de ferrugem e resistente às intempéries）

4.Arruelas planas *2

(Fixadores padrão galvanizados a quente, anti-afrouxamento e antiderrapante）

5.Porcas flangeadas ou porcas sextavadas externas *2

Características da braçadeira intermediária solar U

Distribuição equilibrada de tensões, evitando o deslizamento do painel

A grande área de junta entre o grampo de alumínio e a estrutura e trilho do painel solar garante uma distribuição uniforme da tensão em comparação com o grampo médio comum, evitando o deslocamento do painel sob ventos fortes e flutuações de temperatura.

Resistência à corrosão externa de longo prazo

A braçadeira de montagem solar de camada dupla resiste aos raios UV, chuva e corrosão ácida/alcalina; Os parafusos em U são galvanizados por imersão a quente, garantindo uma operação livre de ferrugem por 15 anos, mesmo em áreas costeiras com alta pulverização de sal e regiões chuvosas do sul, adequados para vários ambientes externos agressivos.

Ótimo serviço pós-venda

Nossos produtos utilizam materiais básicos de aço de alta qualidade e possuem camada galvanizada de 65 µm, proporcionando vida útil de 25 anos e garantia de 12 anos.

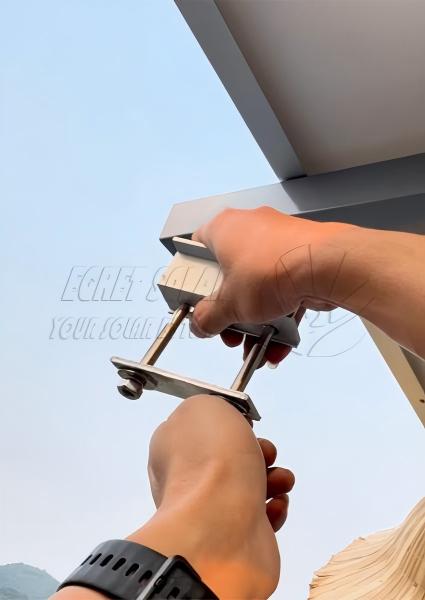

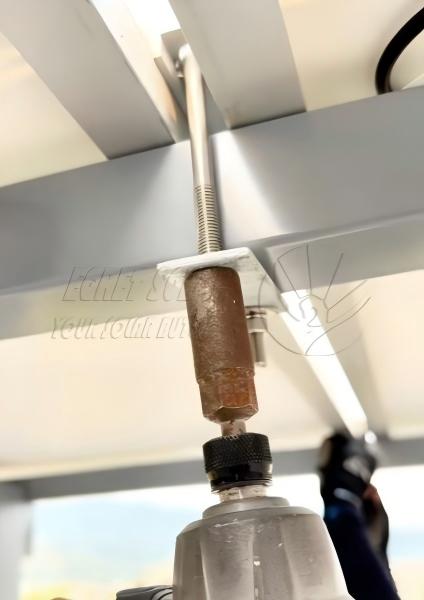

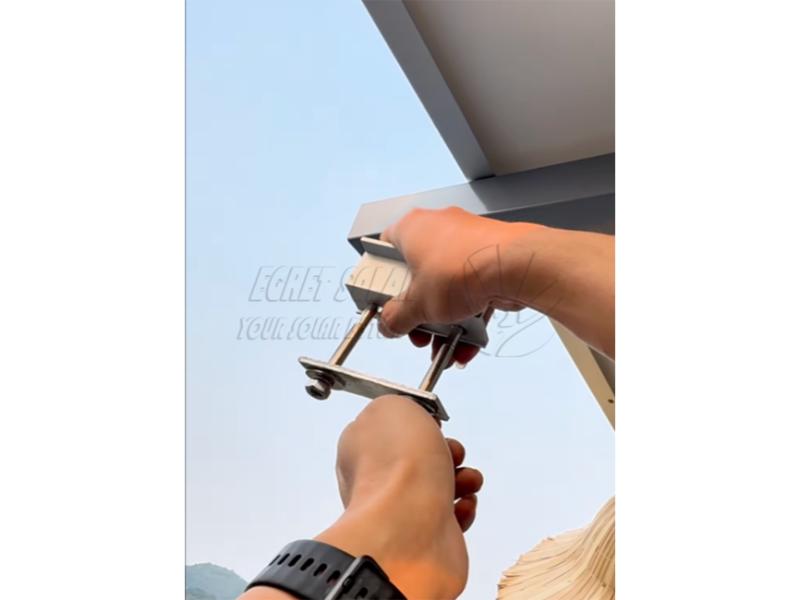

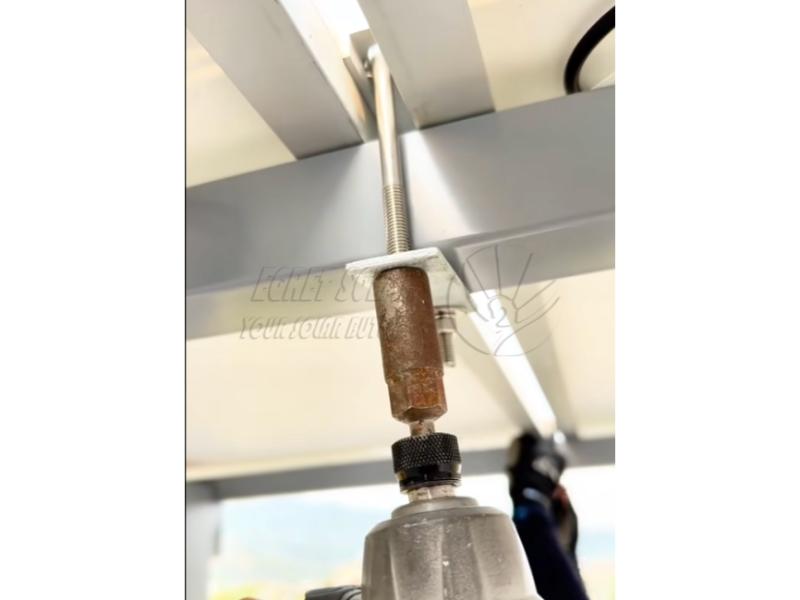

                                                                   Imagem de instalação fornecida por um cliente das Maurícias

Perguntas frequentes

Q1. Em quais vigas de tubo quadrado o parafuso em U pode travar?

A1. Os parafusos em U padrão cabem em vigas quadradas retangulares de aço galvanizado/ZAM. Se o seu suporte usar vigas especiais de largura/espessura, podemos personalizar a altura do parafuso em U e a largura da abertura de acordo com seus desenhos.

Q2. Esta braçadeira pode ser usada em áreas com alta névoa salina perto do mar?

A2: Sim. A braçadeira intermediária solar U é resistente aos raios UV e à chuva ácida; os fixadores galvanizados por imersão a quente passam em um teste de névoa salina de 500 horas. Para ambientes altamente corrosivos, como ilhas, o parafuso zinco-alumínio-magnésio pode ser atualizado, com uma vida útil externa de mais de 20 anos.

Q3: Se o ambiente de instalação for severo, há algum sistema de aterramento recomendado que possa ser adaptado a este grampo intermediário?

R: Recomendamos o uso do sistema de tubo quadrado zam de alta resistência, adequado para áreas com forte neve e vento na Europa. Nenhuma soldagem é necessária, a conexão e a fixação são feitas diretamente com parafusos, tornando a instalação conveniente.
